Il modo più conveniente per ottenere un controllo efficiente della larghezza e delle coordinate di taglio per minimizzare gli scarti e ottimizzare la produzione.

Soluzioni specificatamente progettate per la misura di larghezza ad alta velocità in ambienti industriali difficili e molto richiedenti come i treni di laminazione a caldo.

Le nostre soluzioni di controllo larghezza e forma sono ottiche, laser e basate su visione, talvolta standalone, talvolta utilizzate in combinazione; rappresentano lo stato dell'arte del controllo non a contatto di larghezza e forma su nastri e brame a caldo e freddo, ma anche su prodotti lunghi come billette e tubi. Il controllo dimensionale di larghezza e forma è di particolare importanza per facilitare le lavorazioni successive avendo informazioni immediate sulla non conformità e ai fini dell'ottimizzazione degli scarti.

Ampiamente utilizzato durante il processo per determinare le coordinate di taglio perfette e comunicarle prontamente a cesoie e sistemi di taglio in linea. Il software analitico avanzato (AAS) fornisce accesso a un'ampia gamma di informazioni che possono guidare gli scopi di ottimizzazione della qualità. I dettagli della barra sono presentati nelle tabelle dati a destra delle immagini.

I dati tipici visualizzati includono l'ID della barra, lo spessore, i criteri di ottimizzazione (es. strategia definita dal cliente), la larghezza totale, la linea di taglio, la lunghezza di taglio, lo stato del taglio (tagliare o non tagliare), l'area di scarto, il peso dello scarto, ecc. Altri parametri possono essere visualizzati in base ai dettagli di configurazione del cliente.

Prestazioni

  • Campo Misura Larghezza:50 mm - 3000 mm (personalizzabile fino a 5000 mm)
  • Risoluzione:0.1 mm (0.05 mm opzionale)
  • Precisione:±0.2 mm fino a 2000 mm / ±0.5 mm fino a 3000 mm
  • Ripetibilità:±0.1 mm
  • Frequenza Campionamento:Fino a 1000 Hz

Connettività e Ambiente

  • Interfacce:Ethernet/IP, PROFINET, Modbus TCP, EtherCAT
  • Uscita Analogica:4-20 mA (deviazione larghezza)
  • Classe Protezione:IP65 (teste sensore con raffreddamento)
  • Temp. Operativa:-10°C a +60°C (con raffreddamento fino a 120°C)
  • Alimentazione:24 VDC ±10% / 110-230 VAC per controllore

Inseguimento Dinamico Bordo

Rilevamento bordo in tempo reale per nastri con movimento laterale fino a ±200 mm

Ottimizzazione Taglio

Integrazione diretta con controlli cesoia per taglio lunghezza preciso

Mappatura Profilo

Misura profilo larghezza completa con array di sensori multipli

Linee ad Alta Velocità

Funziona a velocità linea fino a 30 m/s

Tecnologia in Azione

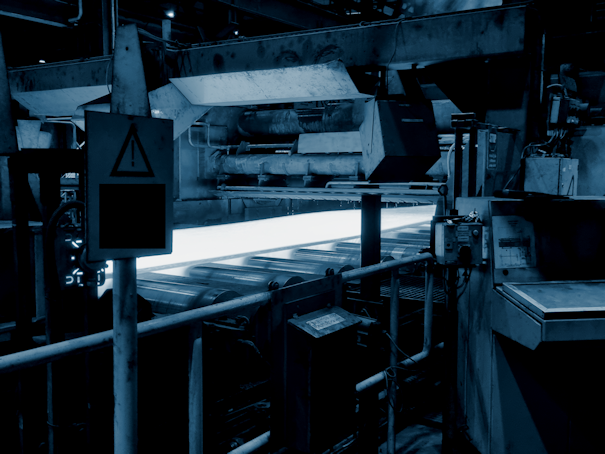

Sistema WGauge per laminatoio a caldo

Sistema WGauge

Sistema ad alta precisione basato su visione e ottica

Applicazioni Industriali

Misura Larghezza ad Alta Precisione per Processi Produttivi Critici: Principi, Metodologie, Controlli Ambientali e Integrazione Statistica di Processo

Laminatoi Acciaio

Controllo larghezza nastro a caldo, guida bordo laminazione a freddo e ottimizzazione linea squartamento

Foglio e Lamiera Alluminio

Misura larghezza di precisione per linee produzione foglio, lamiera e lastra

Estrusione Film Plastico

Controllo larghezza film, ottimizzazione rifilatura e rilevamento bordo

Laminatoi Tubi e Profilati

Misura diametro esterno e larghezza per tubi saldati

Risorse e Documentazione

Sistema di Misura Larghezza wGauge - Scheda Tecnica

Specifiche tecniche complete, disegni dimensionali e informazioni per l'ordinazione per i Misuratori di larghezza della serie WGauge. Include grafici prestazionali, algoritmi di rilevamento bordo e classificazioni ambientali per applicazioni a caldo e freddo.

Guida Integrazione per Sistemi di Controllo Larghezza

Istruzioni passo-passo per integrare i sensori di larghezza WGauge con sistemi PLC, controller guida bordo e controlli cesoia. Include file GSDML PROFINET, file EDS EtherNet/IP e logica di esempio per anelli di controllo larghezza automatici.

Storie di Successo Clienti - Misura Larghezza

Scopri come le principali acciaierie hanno ridotto gli scarti del 25% utilizzando i Misuratori di larghezza LGE con guida bordo automatica. I case study includono laminatoi a nastro a caldo, linee foglio alluminio e impianti di estrusione plastica.
